产品信息 物流搬运系

  • 铰链模式

CT20

合叶钢铁传送带(切割碎屑专用)
<CT20>
CT20

1.特点 & 用途

以畅销机型切屑传送带为基础,并发挥本公司常年的经验,同时追求性价比的用于切屑粉末搬送的终结版。
在介于小型机型MT10与中型机型CT1的中间机型CT20的出场,更是丰富了其产品阵容。
最适合用于机长在20m左右以下的搬送距离。

2.技术数据

容许传送带张力 kN (kgf) 4.9 (500)
节距 (mm) 50.8
传送带宽 W (mm) 150、200、250、300、350、400、450、
500、600、700、800、900、1000
传送带板厚 (mm) 2.5
侧翼高度 (mm) 28
标准夹板高度 (mm) 25
标准倾斜角度 α 30゜、45゜、60゜
标准输送机速度 (m/min) 1.1/1.3~2.2/2.6 (50/60Hz)
标准挡板高度 (mm) 65

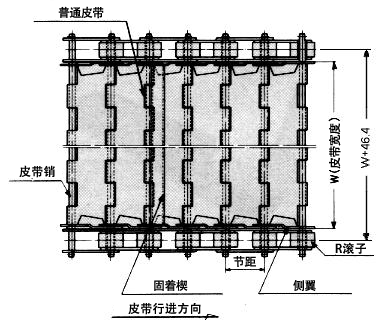

3.传送带形状

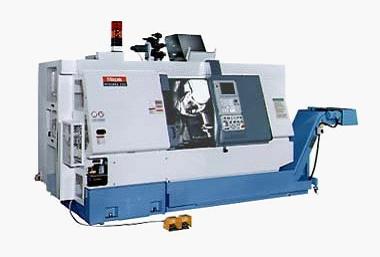

4.机床安装实例
